产品简介
PNDK 晶闸管无触点开关适用于频率50Hz/60Hz, 额定电压0.22~0.525KV 的低压供电系统中，对并联电容器进行快速投切的 功率器件，集成了晶闸管模块、隔离触发电路、保护电路及散热装置等元件，当无功补偿控制器发出投、切信号时，无触点开关 晶闸管导通、截止，控制电容器投入、切除；采用零电压时导通、零电流时分闸技术，投切过程无涌流，无冲击电压，工作时无噪音，允许频繁投切。自动识别相序，并具有缺相保护，过温保护等功能，可进行三相共补或分相补偿。
执行标准：
GB/T 29312-2012 低压无功功率补偿投切装置
GB 14048.4-2010 低压开关设备和控制设备

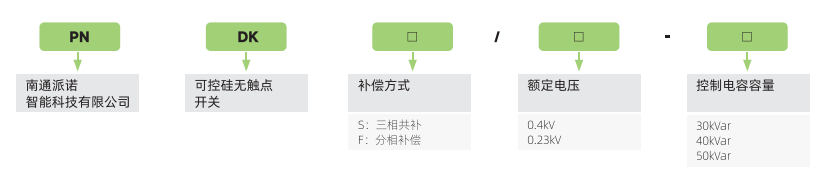

型号说明
| 补偿方式 | 晶闸管无触点开关 | 投切电容容量 |
| PNDKS/0.4-30 | 三相补偿容量≤30kvar | |
| 三相共补 | PNDKS/0.4-40 | 三相补偿容量≤40kvar |
| PNDKS/0.4-50 | 三相补偿容量≤50kvar | |
| PNDKF/0.23-30 | 分相补偿容量≤30kvar | |
| 分相补偿 | PNDKF/0.23-40 | 分相补偿容量≤40kvar |
| PNDKF/0.23-50 | 分相补偿容量≤50kvar |
功能特点
※成熟稳定的抗干扰电路设计，确保长期稳定工作；
※选用优质大功率、高耐压(反向耐压1600V) 晶闸管模块，经多年实际项目运行，其工作稳定可靠； ※使用寿命达10万小时以上，免维护、动态响应时间：≤20毫秒；
※实现过零投切，投入涌流≤2倍额定电流，延长电容器使用寿命；
※能适应负荷快速变化的场合，例如点焊机、轧钢机、橡胶密炼机等；
※保护功能：缺相保护，过温保护；
※控制信号输入端采用光电隔离，更安全；
※分补型是 A、B、C三相一体，配备各相的控制端；
※电磁兼容性： EFT 群脉冲试验，4000V 的 A 级(国际标准最高级);
※强大的抗干扰能力；
※元件布局合理、结构设计紧凑；
※接线、安装方便，调试简单。
※使用条件海拔高度不高于2000米；
※环境温度-25℃~+55°℃;
※空气湿度在40℃时不超过50%,20℃时不超过90%;
※周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在；
※安装地点无剧烈震动。
技术参数表
| 额定电压 | AC400V±20%;AC690V±20% |
| 工作电源 | AC220V |
| 控制电容器容量 | 三相≤50kvar,△型接法；单相≤30kvar,Y型接法 |
| 控制信号 | DC12V/10mA |
| 电路功率 | ≤20VA |
| 动态响应时间 | ≤20ms |
外形尺寸及安装尺寸
※外形尺寸：长195mm× 宽116mm× 高162mm;
※安装尺寸：长177mmx 宽1040m;
※散热风扇开孔：长161mm× 宽117mm;
※安装孔径：φ5mm;
※安装规则：嵌入式安装，左右间隔不小于10mm;
※重量：≤3kg。
