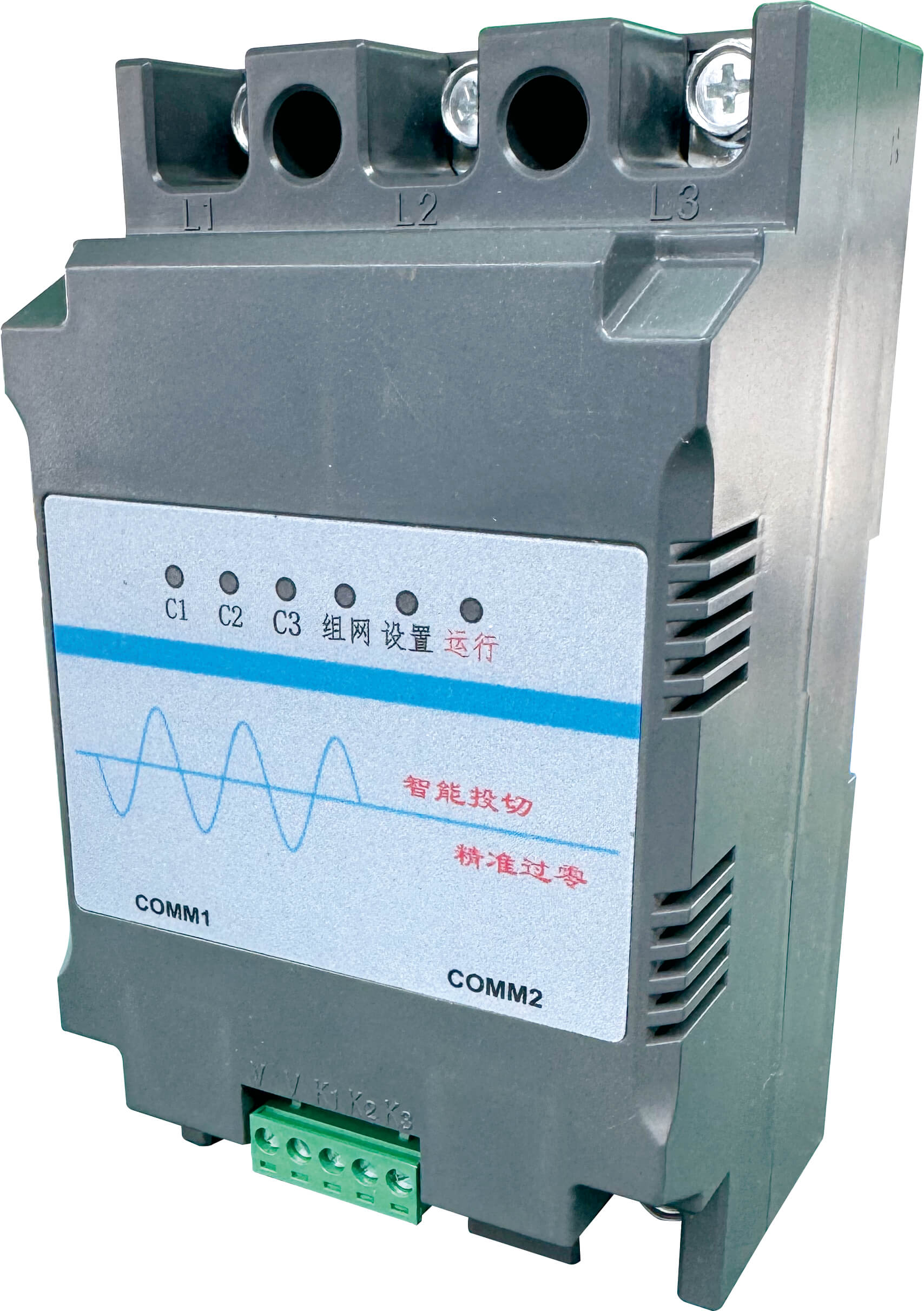

产品简介
PNFK 复合开关适用于频率50Hz/60Hz, 额定电压0.22~0.525KV 的低压供电系统中，是新一代低压无功补偿柜中电容器的投 切开关，工作原理是将可控硅和磁保持继电器并联，由内部单片机控制，在投入和切除的瞬间由可控硅承担过零投切，之后由磁 保持继电器接通运行。因此复合开关既有过零投切无涌流的优点，又有交流接触器运行无功耗的长处，可避免可控硅运行发热和 接触器切除时有火花的问题。
执行标准：
GB/T 29312-2012 低压无功功率补偿投切装置
GB14048.4-2010 低压开关设备和控制设备

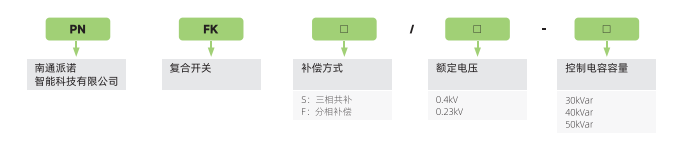

型号说明
| 补偿方式 | 型号规格 | 额定电流 | 配置 | 电容器容量(kvar） |
| PNFKS/0.4-30 | 63A | 三相补偿 | 容量≤30kvar | |
| 三相共补 | PNFKS/0.4-40 | 80A | 三相补偿 | 容量≤40kvar |
| PNFKS/0.4-50 | 100A | 三相补偿 | 容量≤50kvar | |
| PNFKF/0.23-30 | 63A | 分相补偿 | 容量≤30kvar | |
| 分相补偿 | PNFKF/0.23-40 | 80A | 分相补偿 | 容量≤40kvar |
| PNFKF/0.23-50 | 100A | 分相补偿 | 容量≤50kvar |
功能特点
※过零投切
开关合闸时检测断口两端电压值，当断口压差为0时合闸开关，无涌流；
开关分闸时检测回路电流值，当回路电流为0时分闸开关，无触点打火现象。
※保护功能
可实现电容器过流、衰减、过温；
可实现电抗器过温度保护。
※显示功能
“电源”灯亮，表示开关有电，否则开关失电；
“L1/L2/L3”灯亮，表示开关合闸状态，电容投入；
“L1/L2/L3” 灯灭，表示开关分闸状态，电容切除。
※控制信号
12V 10mA 输入驱动信号，抗干扰强；
双公共端，并接方便。
使用条件
※海拔高度不高于2000米；
※环境温度-25℃~+55℃;
※空气湿度在40℃时不超过50%,20℃时不超过90%;
※周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在；
※安装地点无剧烈震动。
外形尺寸及安装尺寸
※外形尺寸：长162mm× 宽95mm× 高 9 0mm;
※安装尺寸：长145mm× 宽81.5mm;
※安装孔径：φ5mm;
※安装规则：屏柜内横梁垂直安装，左右间隔不小于10mm;
※重量：≤1kg:
