产品简介
PN-IC 低压无功补偿模块是0 .4KV 低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由 智能测控单元、过零投切开关电路、保护单元、两台(△型)或 一 台 (Y 型)低压电力电容器构成。改变了传统无功补偿装置体 积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多， 使用更加灵活，维护更加方便，使用寿命更长，可靠性更高的特点，适应了现代智能电网对无功补偿的更高要求。
执行标准：《GB/T15576-2020》

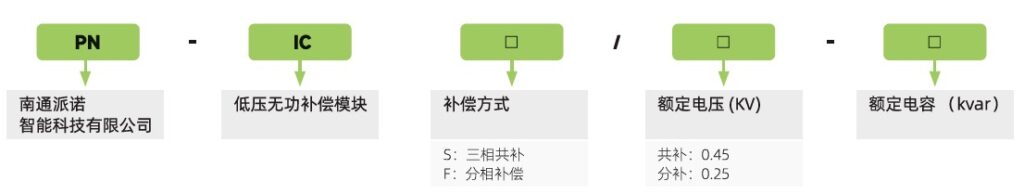

型号说明
功能特点
※可实现独立自动智能，亦可多机联网智能，实现多机自动联网投运。
※体积小、安装简便，可随机就地智能补偿，只需补接信号输入即可进行自动投切。
※集成电容可自动显示功率因数，电网电压，电网二次电流，产品温度及产品故障显示。
※高度标准化设计与制造，性能可靠。
使用条件
※使用条件海拔高度不高于2000米；
※环境温度-25℃~+50℃;
※空气湿度在40℃时不超过50%,20℃时不超过90%;
※周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在；
※安装地点无剧烈震动。

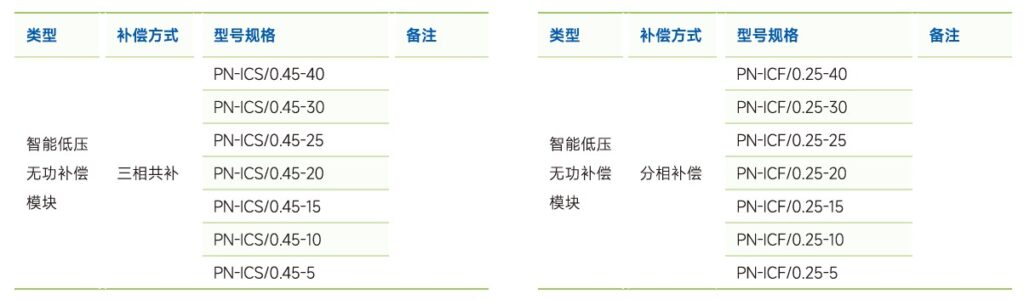

技术参数表
外形尺寸及安装尺寸
※重量：≤6kg;
※外形尺寸：宽(W)70mm* 高(H)320mm* 长(L)345mm;
※安装孔距：宽(W)85mm* 长(L)315mm;
※安装规则：产品与产品左右之间间隔应不小于30mm, 以便于散热；
产品与产品上下层之间间隔不小于150mm, 留出螺丝刀操作空间，便于接线。
类MNS 柜(宽1000mm* 深1000mm* 高2200mm) 可装两层，每层9台，
最大设计720KVAR。
