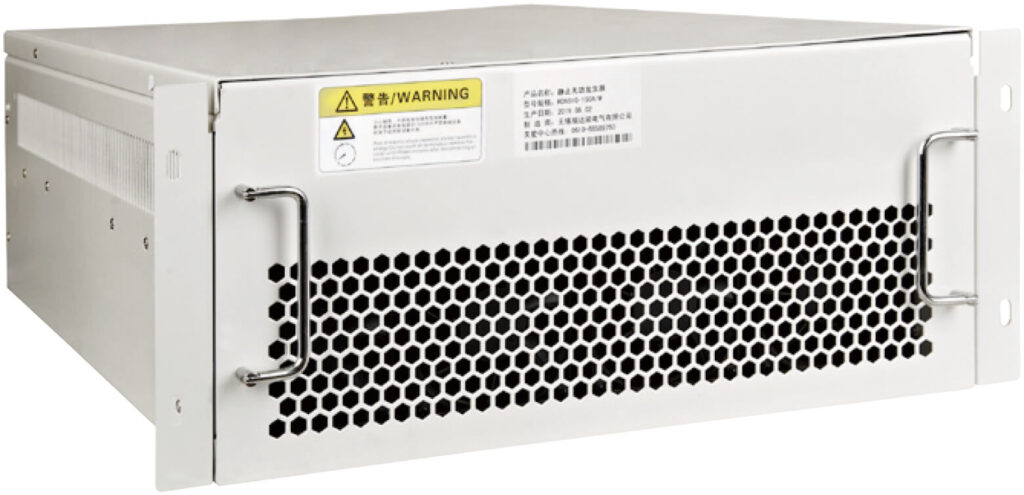

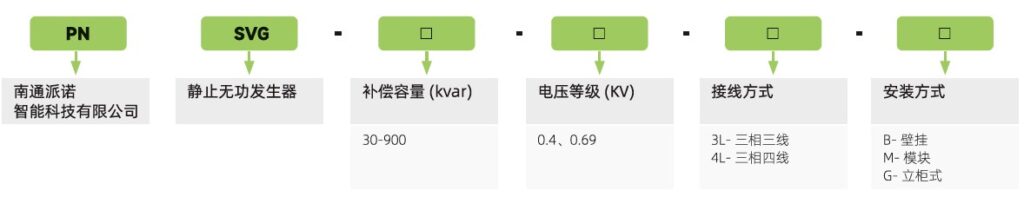

型号说明

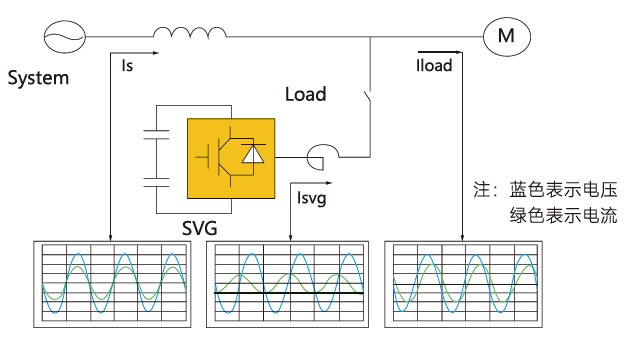

工作原理
静止无功发生器(SVG) 通过实时采集负载电流和电压信号后，快速分析电网中的无功和谐波含量，然后发出控制信号给 IGBT 变 换 器 ，通 过 对 IGBT变 换 器 的 控 制，可 以 调 节IGBT 变换器的输出电压，进而调节电抗器上的电流，使SVG 发 出 满 足 需 求 的 无 功电流，实现动态无功补偿的目的。
功能特点
※连续、动态的补偿无功功率
装置既能补偿感性无功，又能补偿容性无功，克服了投切式电容器不能动态补偿且补偿容量受接入电压影响的弱点，更好的 达到了降低损耗、节约能源的目的。
※滤除电流谐波
装置具备一定的谐波滤除能力，在提供动态无功功率的同时，剩余的容量可以有效抑制负荷电流中的2～ 13 次谐波，起到 清洁电力能源、治理电力污染的作用。
※减少电压跌落
对电网变化响应速度快，可50us 响应负荷变化。可完全解决大型冲击性负载设备频繁启动所造成的电压跌落，可有效减少因为外电网故障所造成的电压跌落。
※补偿负荷三相平衡
将三相功率重新分配，从而使得补偿后的负荷呈现对称平衡负荷特性，减少中性电流，降低损耗，避免因三相不平衡而可能 引起的事故。
技术参数表
| 系统参数 | ||
| 工作电压 | 400V(-20%～+15%) | 690V(-20%～+15%) |
| 额定补偿容量 | 30/50/100～ 600Kvar | 100/150～ 600Kvar |
| 工作频率 | 50Hz/60Hz(±5) | |
| 整机效率 | ≥97% | |
| 电网结构 | 三相三线或三相四线 | 三相三线 |
| 性能指标 | ||
| 滤波范围 | 2~13次谐波，消除指定谐波 | |
| 瞬时响应时间 | <50us | |
| 全响应时间 | <10ms | |
| 无功补偿功能 | 有，可设定功率因数 | |
| 过载保护 | 自动限流在100%额定输出 | |
| 开关频率 | 20KHz | |
| 噪音 | <60dB | |
| 显示与操作 | ||
| 显示界面 | 7英寸中文彩色触摸屏 | |
| 显示状态 | 电流和电压等电网参数 | |
| 通讯 | Modbus,RS485,TCP/IP以太网 | |
| 环境条件 | ||
| 环境温度 | -10℃~ 45℃ | |
| 储存环境 | -40℃~65℃ | |
| 相对湿度 | 最大95%,无凝露 | |
| 海拔高度 | 2000米以下 |
