产品简介
PN-CMP 触摸屏控制器是一款以先进的 Cortex-A8 CPU为核心(主频1.0G) 的高性能嵌入式一体化人机界面。该产品设计采用7 英寸高亮 LED 液晶显示器(分辨率800*480),四线电阻式触摸屏(分辨率4096*4096)。支持WINCE6.0, 同时预装 Cortool V2.8.8 工业组态软件。
功能特点
※液晶屏：7寸TFT 液晶屏、LED 背光、颜色65535;
※分辨率：800*480;
※显示亮度：250cd/m²;
※CPU:ARM CortexA8 为核心，主频1.0G;
※内存：256M DDRIIRAM;
※触摸屏：四线电阻式，点动100万次以上；
※存储设备：256M NAND FLASH;
※SD 卡扩展：内置，最大可扩展32G;
※接口：2*RS232、1*RS485、1*USB 2.0;
※实时时钟：有；
※蜂鸣器：有；
※重量：1.04Kg;
※防护等级：IP65 (前面板);
※耐压测试：500V AC1分钟；
※抗干扰性：工频磁场干扰度5级，磁场强度100A/m。

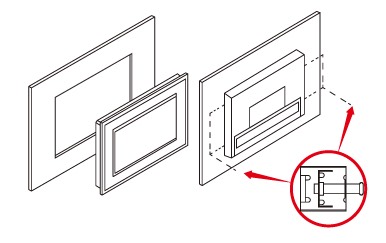

挂钩安装说明
※将TPC放置安装槽内
※将挂钩勾脚放于TPC侧面安装孔内，用十字起拧紧螺丝，安装完成。
电源连接
※接线步骤：
步骤1:将 DC24V 电源线剥线后插入电源插头接线端子中；
步骤2:使用一字螺丝刀将电源插头螺丝锁紧；
步骤3:将电源插头插入产品的电源插座。

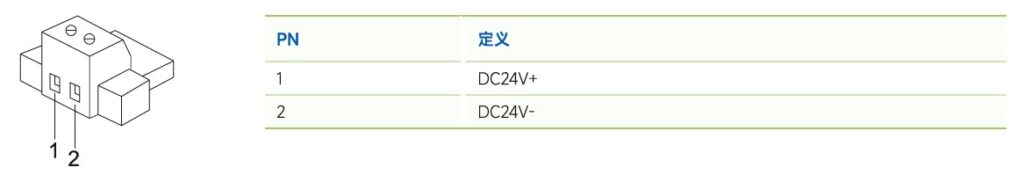

电源插头示意图及引脚定义如下：

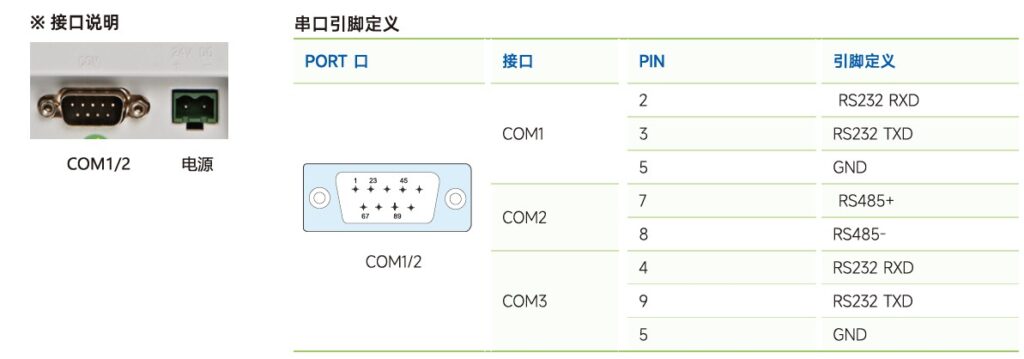

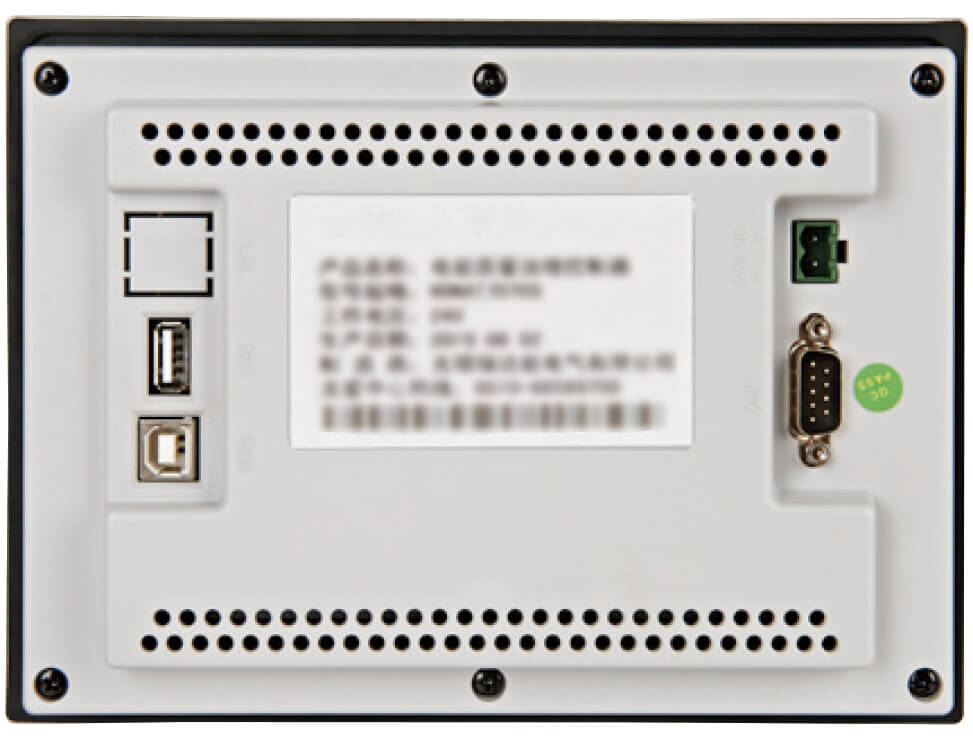

外部接口

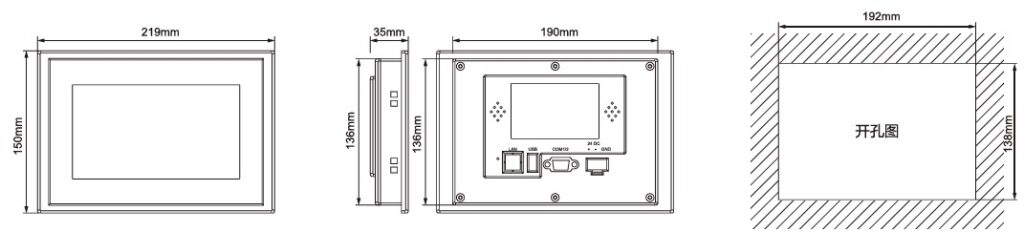

外形尺寸
